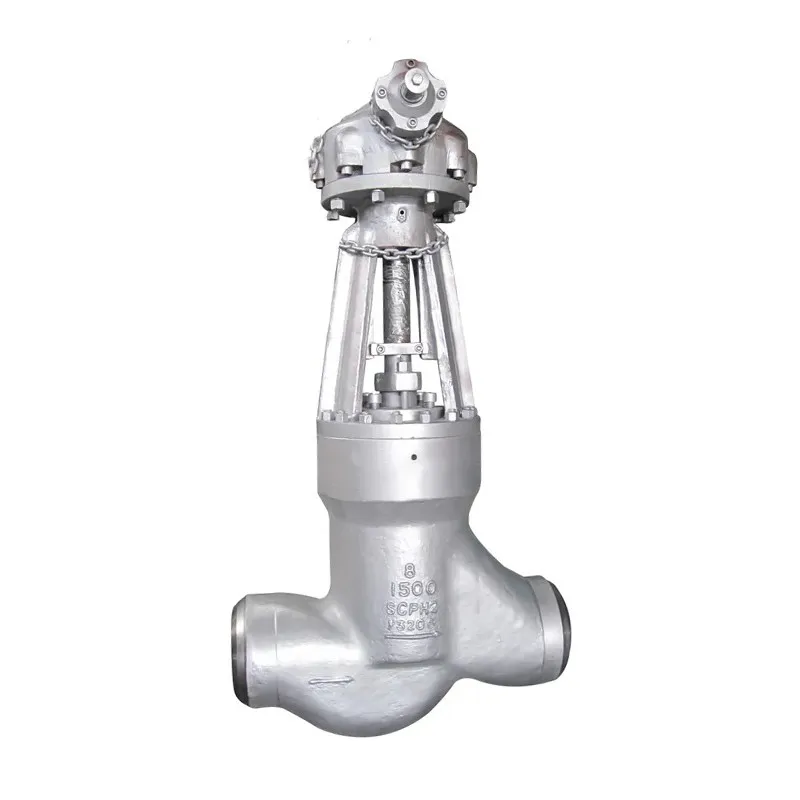

दबाव सील ग्लोब वाल्व

हमारी कंपनी बटवेल्ड और फ्लैंगेड एंड कनेक्शन में कास्ट प्रेशर सील ग्लोब वाल्व की एक विस्तृत श्रृंखला प्रदान करती है।

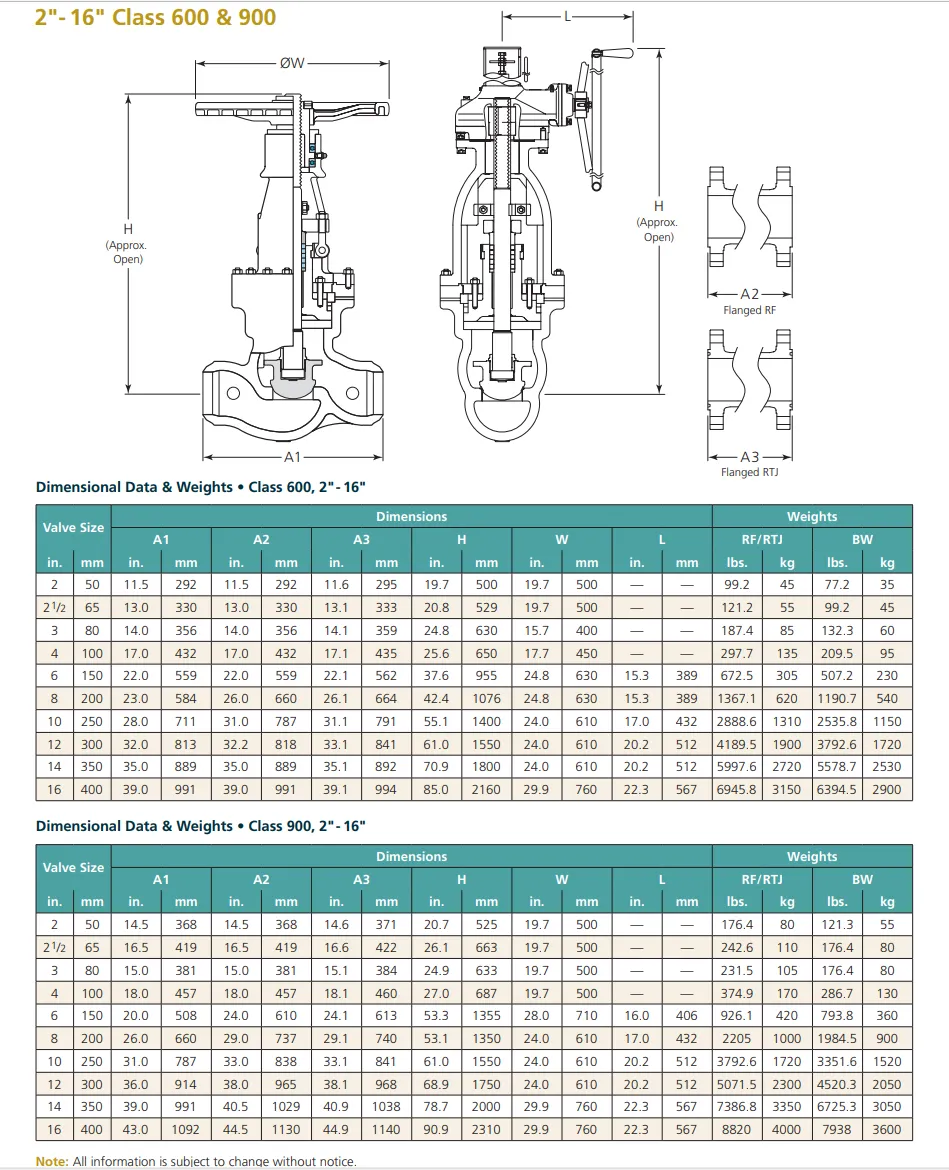

आकार सीमा: 2 ″ ~ 24 ″

दबाव वर्ग: 600 ~ 4500 एलबी

स्टाइल: स्ट्रेट पैटर्न, वाई-पैटर्न और नॉन-रिटर्न (स्टॉप चेक) डिज़ाइन

सामग्री: A216 WCB, WC6, WC9, C5, C12, C12A, CF8M और विशेष मिश्र धातु

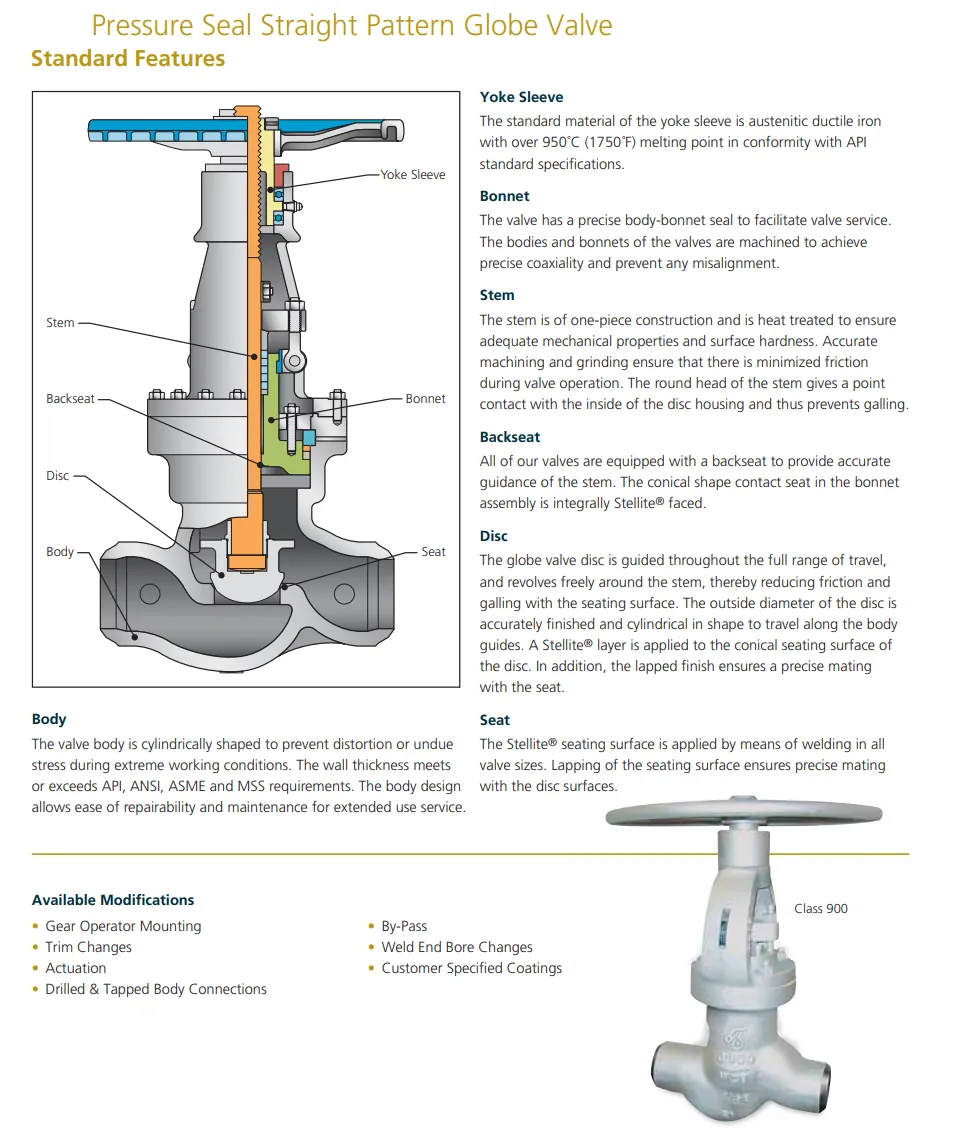

मानक निर्माण सुविधाएँ

सीधे और वाई-पैटर्न सीटिंग डिज़ाइन

सभी दबाव सील ग्लोब वाल्व एक बैठने की डिजाइन का उपयोग करते हैं जिसमें एक निर्देशित डिस्क होती है जो एक तंग सील प्रदान करने के लिए सीट के साथ पूरी तरह से सील करता है। जीवन चक्र को बढ़ाने के लिए Stellite®6 के साथ बैठने की सतहों को कठोर किया जाता है।

सभी ग्लोब वाल्व यूनिडायरेक्शनल हैं।

उच्च दबाव की स्थिति में बेहतर बंद करने के लिए प्रेशर सील बोनट का सुझाव दिया गया है, जबकि बोल्ट बोनट अभी भी ग्राहक के विकल्प के लिए उपलब्ध है।

दबाव सील डिजाइन एक धातु-से-धातु सील को शामिल करता है जो दबाव बढ़ने के साथ तंग हो जाता है। प्रारंभिक प्रीलोड बोनट पर टेपर के साथ संभोग करने के लिए नरम लोहे के गैसकेट पर टेपर को विकृत करता है। गैसकेट पर पतली चाकू-धार शरीर और बोनट के बीच कसकर कसकर निकाली जाती है। उथले कोण यह सुनिश्चित करता है कि गैसकेट को बोनट पर केवल एक छोटे से ऊपर की ओर बल के साथ कसकर सील कर दिया जाता है। एक बार प्रारंभिक सील बन जाने के बाद, बॉडी/बोनट संयुक्त वाल्व में थर्मल या दबाव की स्थिति की परवाह किए बिना लीक मुक्त रहेगा। संयुक्त को इकट्ठा किया गया है, बोनट कैप शिकंजा को समायोजित करने की कोई और आवश्यकता नहीं है।

स्प्रिंग-लोडेड डिस्क स्व-संरेखित कर रहे हैं और एक्ट्यूएटर टॉर्क आवश्यकताओं को कम करते हैं

कोई वेडिंग फोर्स नहीं; डिस्क थर्मल परिवर्तनों के लिए स्वतंत्र रूप से प्रतिक्रिया करता है

सकारात्मक डिस्क यात्रा एक समान सीट पहनने और बेहतर सीलिंग के लिए शरीर में डाली जाती है
